je suis sur un piste mais je ne suis pas sur
donc je voulais savoir si vous pouvez me confirmer mon idée
merci
mon idée est la suivante

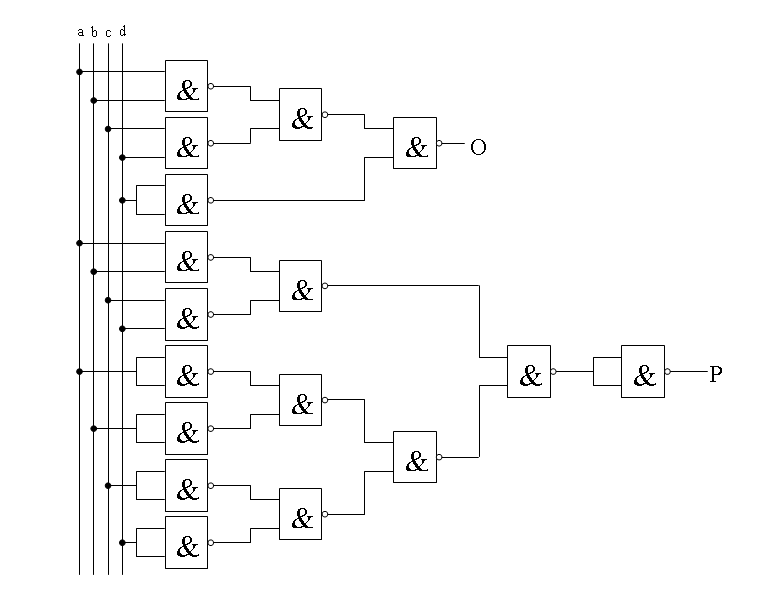

pour dans ce schéma il y a que des fonction ET mais cela ma l'aire d'être assez bizarre
qu'il y est que des fonctions ET
Merci d'avance

j'ai oublier de mettre mes réponse
O=[(A•B)•(C•D)]•D
P=[(A•B)•(C•D)]•{[(A)•(B)]•[(C)•(D)]
J'espère que c pas tout faux parce que sinon j'ai rien pigé

salut

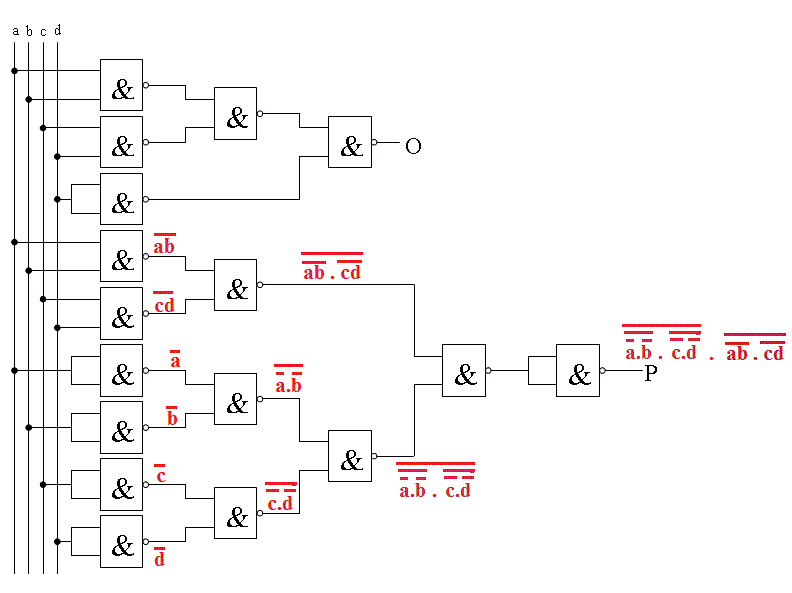

mauvaise nouvelle ce ne sont pas des fonctions ET mais des fonctions NAND c'est à dire NON-ET.

En fait, on n'achète jamais les portes une par une. Donc si on voulait faire une équation avec des NON, des ET, des OU, des XOR, etc ça serait cher d'acheter des plaques de chaque et d'en n'utiliser que quelqu'unes. donc on préfère acheter des plaques de NAND ou de NOR parce que grâce à elles on peut faire toutes les autres opérations !
Donc voilà à toi de t'amuser, je t'aiderai si besoin

merci d'avoir répondue mais si tu me dit que c'est des NAND j'ai juste a rajouté une barre au-dessus de mon équation ^^ j'avais pas vue qu'il a mélanger les deux notation le petit rond a la fin sinon merci

Merci je me disais que j'allais pas avoir avoir bon mais j'y étais presque

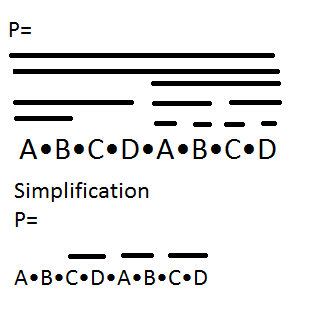

et pour la P on doit trouver

P=________________________________
  _____ ______  _________  _______
  [(A•B)•(C•D)]•{[(A)•(B)]•[(C)•(D)]

dsl je l'ai mal fait

J-P
j'ai une petite question lors de ta simplification ou est passé le "C" et pourquoi tu a mis la fonction OU "+" sinon merci pour ton aide

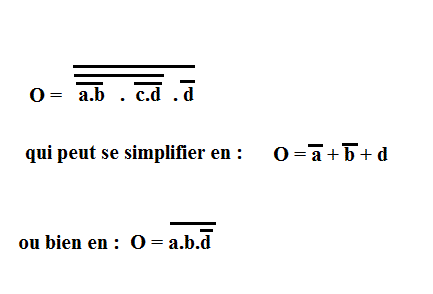

Si d = 1, on a la sortie O = 1
Donc plus besoin, pour trouver ce que vaut O, de regarder ce que valent a, b et c si on a d = 1

Si d = 0, alors le terme c.d = 0 quel que soit c

Il est donc bien "normal" que c n'apparaisse pas dans la simplification qui donne O.
-----
Pour simplifier une équation logique, il y a de multiples techniques, tableau de Karnaugh, méthode de Mac Cluskey, utilisation de De morgan et bien d'autres choses ...

Il faut appliquer ce que tu as appris.

Merci d'avoir répondue en fête on a pas encore appris a simplifier une équation logique ^^
mais j'ai demander a mon prof ce midi est il m'a dit la même chose et pour l'équation de la P c bon ?

je l'ai refait et ce ma donne sa mais j'imagine qu'il y a des simplification mais je suis pas sûr.

Mais, on peut évidemment écrire cela autrement ...

On peut simplifier cela en P = a*.b*.c.d + a.b.c*.d*

(avec * pour "barre")
-----

Je n'ai pas vérifié.

Merci J-P mais quand tu met un + c'est la fonction OU que tu utilise ou c juste pour additionner

+ pour "OU INCLUSIF"

C'est le symbole US... que j'emploie sans retenue.

ok Merci d'avoir répondue a mes questions a toi

J-p dernière petite question et je te laisse tranquille par exemple si tu a une équation :

L=a*•b•c+a•b*•c-a•b•c*
(a* = a Barre)
comment tu peut placer sur ton schéma le - a•b•c*  ???
Sinon merci pour le reste
