Bonsoir à tous,
Je rencontre des problèmes sur un exercice d'un DM que j'ai à faire.
L'énoncé sera affiché par pièce jointe.
Mon problème réside à la question 2.
J'ai juste exprimer l'impédance équivalente du circuit mais je ne sais pas quoi faire par la suite et je ne sais même pas si c'est la bonne voie.
Merci d'avance pour votre aide.

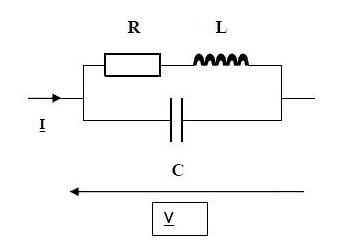

** énoncé effacé ; image laissée **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
La question est la suivante : Vous montrerez que si LCω² = 1/2 alors le courant Iest constant quelque soit R
P.S. Excusez moi pour ne pas avoir recopier l'énoncé
Es-tu sûr que c'est le courant qui est constant et pas plutôt Ieff ou amplitude de I (mais pas la phase).
1/Z = jwC + 1/(R+jwL)
1/Z = (1 - w²LC + jwRC)/(R+jwL)
Z = (R+jwL)/(1 - w²LC + jwRC)
Si w²LC = 1/2, on a aussi C = 1/(2w²L) :
Z = (R+jwL)/(1/2 + jwR/(2w²L))
Z = 2(R+jwL)/(1 + jR/(wL))
Z = 2wL(R+jwL)/(wL + jR)
Z = -2j.wL(R+jwL)/(R - jwL)
|Z| = 2wL (indépendant de R)
arg(Z) = -Pi/2 + arctg(wL/R) - arctg(-wL/R)
arg(Z) = -Pi/2 + 2.arctg(wL/R) ... pas indépendant de R
et évidemment pareil pour I puisque I = V/Z ...
-----
Sauf distraction.
Je te remercie pour cette réponse mais ce n'est évident de trouver les bonnes simplifications à faire pour trouver le module de Z.
... ben si c'est évident :
Z = -2j.wL(R+jwL)/(R-jwL)
|Z| = |-2jwL| * |R+jwL| / |R-jwL|
|Z| = wL * V(R²+w²L²) / V(R²+w²L²)
|Z| = wL
En fait le truc que je ne trouvait pas évident, c'est la factorisation de Z par -2jwL
Et d'ailleurs le module de Z=2wL et pas wL
