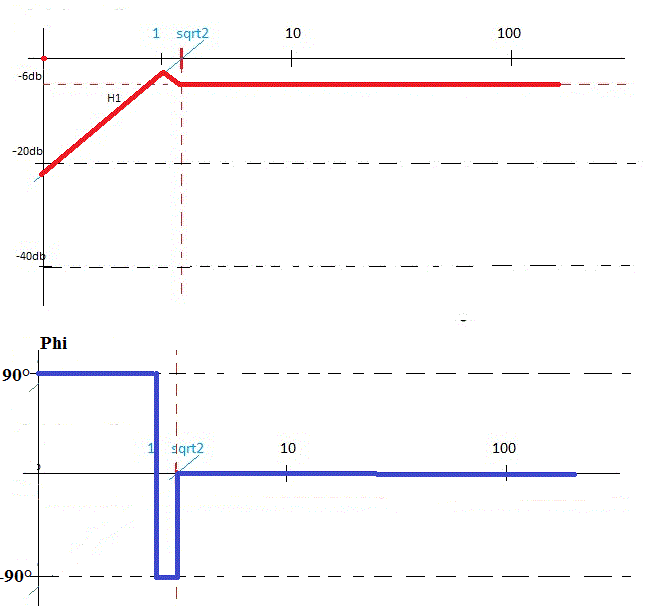

diagrammes asymptotiques de gain et de phase.



Sauf distraction.

encore merci jp

effectivement on trouve bien cette forme
en revanche, te serait il possible de me mettre les différentes étapes de construction selon différentes couleurs, comme tu me l'avais fait lors d'un précédent post traitant du sujet.
1/pour le gain,
je trouve bien le tracé de la courbe reelle se terminant à -6db
mais pour le tracé asymptotique,je trouve une asymptote au finale parallèle à -5 db
du coup la pente entre 1 et 2 est elle bien de -20db et son origine part bien de l'abscisse= 1 et non de l'ordonnée ayant pour absccise 1 coupant H1,la pente +20db passant par 2???

2/pour la phase

idem, peux tu me mettre les differentes etapes de construction car je m'y perd un peu surtout pour H2 et H3

merci par avance

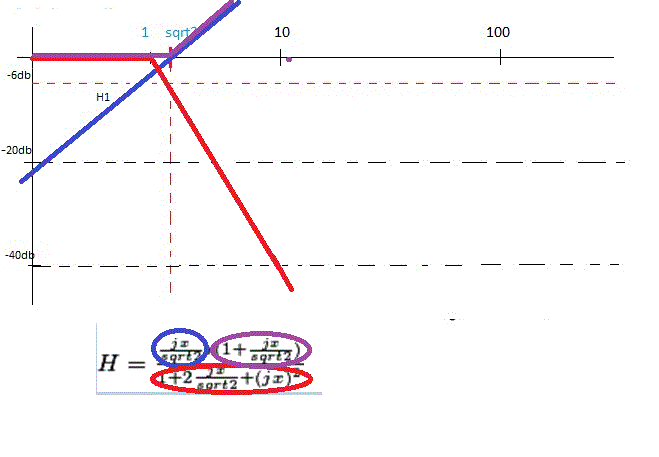

pente bleue : +20 dB/décade
pente rouge : -40 dB/décade à partir de x = w/wo = 1
pente mauve : + 20 dB/décade à partir de x = w/wo = V2

Et donc la somme de ces 3 courbes donne :

- pente de + 20 dB/décade jusque x = 1
- pente de +20 - 40 = -20 dB/décade depuis x = 1 jusque x = V2
- pente de +20 - 40 + 20 = 0 dB/décade pour x > V2

Et cela donne bien -6dB pour x --> +oo

ok jp bien pris
j'ai exactement la meme chose à la différence que sur du papier log,
je dois"tricher" dans l'interval [1;2] pour arriver à 0db.
je pense que cela est dû à l'imprécision de 2

merci pour ta patience

log(V2) = 0,1505...

Donc la "cassure" à x = 1 est à -20*0,1505 = -3 dB

Ensuite, on redescent à 20 dB par décade pendant 0,1505 décade --> on redescend de 3 dB (entre x = 1 et x = V2)

L'asymptote horizontale est donc bien à -3 - 3 = -6 dB
-----

Si on veut vraiment ergoter, le calcul exact de chez exact est : asymptote horizontale à - 2 * 20*log(V2) = -6,0206 dB

Mais, cela ne rime pas à grand chose et en pratique, on note cela à -6dB

parfait jp
de toute façon le principal est de se rapprocher de la valeur (pour un graphique)
encore merci
