Niveau terminale
dipole RC
Posté par hammami18omar
BONSOIR.
Je veux savoir comment dois-je brancher un oscilloscope pour mesurer soit la tension au bornes d'un générateur soit aux bornes d'un condensateur ,et quand doit il être à la masse .ca sera mieux avec un montage explicatif.Et merci beaucoup d'avance.
Bonsoir hammami18omar,

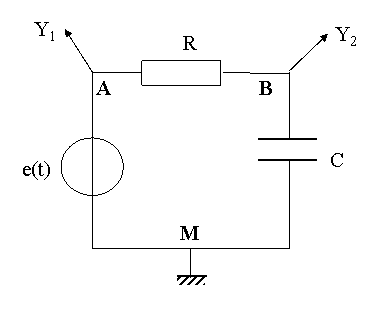

voici ci-dessous le montage a realiser. L'une des voies de l'oscilloscope doit etre branchee aux bornes du generateur, l'autre entre l'entree dans le condensateur et le pole de retour vers le generateur (q
