je veux faire cette exercice mais je l'ai trouvé un peu compliquer

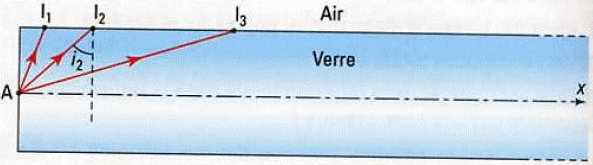

Un point lumineux A se trouve situé au centre de l'extrémité
d'une fibre optique en verre (voir schéma ci-contre). On
considère les rayons lumineux issus de A et arrivant en I1, I2 et
I3 à la surface verre/air. Au point I2, l'angle de réfraction r vaut
90° et l'angle d'incidence est noté i2.
1) Pourquoi peut-on dire que le verre qui constitue la fibre optique est un milieu homogène ? (aidez-vous
du schéma)
2) Les ondes lumineuses sont-elles de même nature que les rayons X ? Comparer leurs fréquences.
3) Comparer la valeur des angles d'incidence en I1 et en I3 à la valeur de i2.
4) Est-ce qu'il y aura réflexion totale en I1? En I3? Justifier vos réponses.
5) Pour répondre aux questions suivantes, reproduire d'abord le schéma sur votre copie.
5.a) Prolonger les 3 rayons réfléchis jusqu'aux points J1, J2 et J3 de la surface opposée.
5.b) Quel sera l'angle de réflexion en J2 ? Prévoir s'il y aura ou non réflexion totale en J1 et J3.

merci

Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
