Bonjour , j'ai trouvé sur internet un sujet de concours , voici le lien :
** lien vers l'énoncé effacé **
Je voulais traiter le sujet histoire de m'entraîner un petit peu , mais le sujet me pose quelques problèmes .
J'aurais besoin d'aide pour les parties concernant le verin lineaire et le verin rotatif c'est à dire A.III.2. et A.III.3.
Pour la première question où il faut calculer Fz , je pensais utiliser la formule de mon cours F=Integrale(q*dp*u) mais je ne sais pas par quoi remplacer q et dp
Bonne fin de matinée
Merci d'avance
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Voici l'énoncé
A.III.2. Vérin linéaire

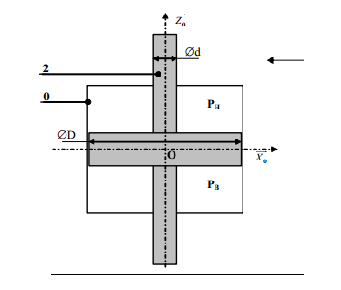

Le vérin linéaire, permettant de piloter les essais en traction - compression, est schématisé figure
n°10. Son corps est fixé à la table 0 et la tête d'amarrage est directement montée en bout de sa tige
2. C'est un vérin hydraulique double effet à tige traversante dont les chambres supérieures et
inférieures sont respectivement alimentées à la pression PH et PB.
Calculez l'action mécanique Fz due à la pression sur la tige 2, en fonction de PH, PB, d et D.
Aire du piston "vue" par la pression : S = Pi.D²/4 - Pi.d²/4 = (Pi/4).(D² - d²)
Fz = S.(Pb - Ph)
Fz = (Pi/4).(D² - d²).(Pb - Ph)
Sauf distraction.
