Bonjour,

énoncé ?

Bonjour,

Exercice B : Utilisation d'une machine à courant continu en génératrice.

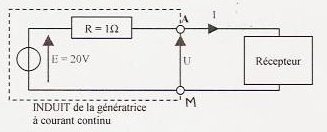

Une machine à courant continu, utilisée en génératrice, alimente des récepteurs variés détaillés dans la suite du sujet. Le schéma équivalent de son induit fournissant de l’énergie électrique au récepteur est représenté ci-dessous :



Questions : Calculer la tension U entre les points A et M du schéma ainsi que le courant I traversant l’induit dans les cas suivants :
B1) Le récepteur est une résistance R1 = 9ohm
B2) Le récepteur est composé d’une association en série d’une force contre électromotrice E2 = 4V (s’opposant au courant) et d’une résistance interne R2 = 9ohm formant un modèle équivalent de Thévenin récepteur.
B3) Le récepteur, de schéma inconnu, impose un courant I = 5A.
B4) Le récepteur est composé d’une association en parallèle du récepteur numéro 1 avec le récepteur numéro 2.
B5) Le récepteur est composé d’une association en série d’une résistance R1 = 1ohm avec une association en parallèle d’une résistance R2 = 1ohm avec un récepteur de schéma inconnu imposant un courant I1 = 2A.
B6) Le récepteur est non linéaire de caractéristique connue U = I²


Exercice D : ** exercice effacé **

Voila désolé de ne pas avoir tout de suite recopié le sujet.
Merci d'avance à ceux qui pourront m'aider.
Cdlt,
Etienne.
