Le schéma de wikipedia est sympa :
http://fr.wikipedia.org/wiki/Autocollimation
(attendre l'animation, c'est un gif).

Merci Physix!
J'étais deja allé voir sur wikipedia pour comprendre ce qu'été l'autocollimation... mais je ne comprend pas comment les faisceaux arrivent a se recouper en A' (sur wikipedia)...

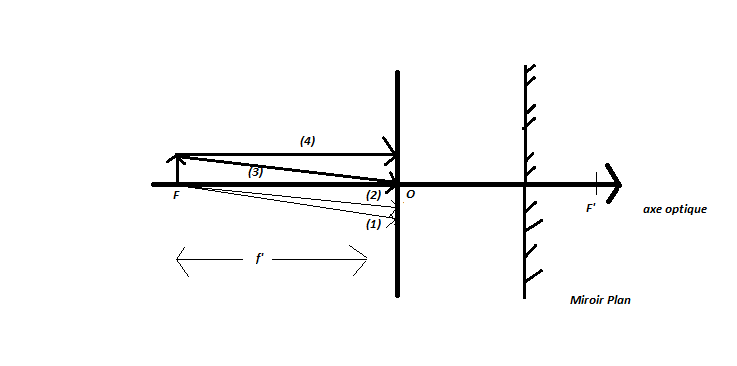

Encore merci d'avance! et moi sur mon shéma je dois faire comment ?

Il faut parfaitement connaitre les règles pour tracer les rayons à travers une lentille et lors de la réflexion d'un miroir.
C'est voulu le fait que OF n'est pas égal à OF' ?

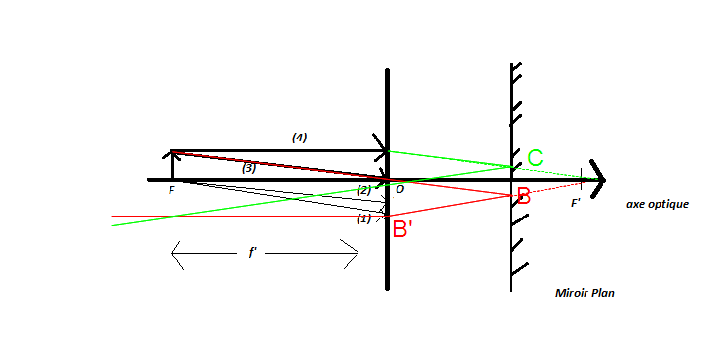

J'ai tracé les rayons dans le cas où OF = OF'.

Le rayon AO n'est pas dévié car il passe au centre de la lentille.
Il arrive en B sur le miroir.
En B, il subit une réflexion (angle incident = angle réfléchi)
Pour tracer B'A', il faut utiliser le fait qu'un rayon qui passe par le foyer objet ressort parallèle à l'axe optique.

Le rayon 1 est parallèle à l'axe optique donc il passe par le foyer image.
Arrivé en C, il subit une réflexion qui va le faire passer par l'axe optique. Comme il passe par le centre de la lentille, il n'est pas dévié donc il passe par A'.

Ce que j'ai écrit n'est pas très rigoureux mais j'espère que tu as compris en gros.

Merci Physik !!

J'aime bien votre explication ! =)
Euh encore une (dernière =) ) question : qu'en est-il des rayon (1) et (2) ?...

Encore merci beaucoup d'avance pour votre aide qui m'est très precieuse !

(Quand vous parlez du rayon 1 il s'agit en fait du rayon 4^^)

En effet...

Les rayons 1 et 2 devraient se couper en F, non ? J'ai pas le temps de faire la figure ce soir mais le principe est le même que pour les autres rayons.
