Oscilloscope
Bonjour,
Pourriez vous m'aider à répondre aux questions de physiques ci-dessous s'il vous plait ?
1. Comment s'appelle la tension visualisée à l'oscilloscope ?
2. Quelle voie de l'oscilloscope est utilisée ?
3. Déterminer la valeur maximale de cette tension.
4. Déterminer la valeur efficace de la tension.
5. Si on branche un multimètre aux bornes du GBF, quelle grandeur mesurera-t-on ? Donner la valeur qui sera lue sur l'appareil.
6. Quelle est la période de la tension ?
7. Quelle est sa fréquence ?
Voilà, merci d'avance pour l'aide qui me sera apportée
Bonjour,

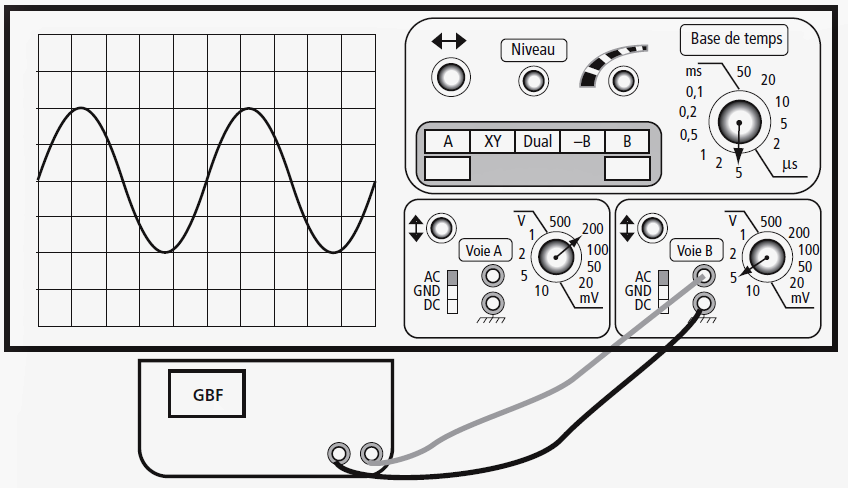

Bien sûr beaucoup de réponses sont sur le schéma.
Le signal est celui d'une tension alternative sinusoïdale.
Voie utilisée, A ou B.........à choisir.........
Valeur maximale, 2 divisions.....voir B.
Umax = U rac2.......
Pour le multimètre aux bornes du GBF, tout dépend si ce multimètre est en continu ou en alternatif.
Période.......5 divisions........voir la base de temps.
f = 1/T.............
A vous lire. JED.
Bonjour et merci pour votre aide.
Avant de répondre avec précision aux questions qui me sont données, j'aimerais comprendre une de vos phrase : (c'est pour la question 3) Valeur maximale, 2 divisions.....voir B.
Je ne comprends pas → 2 divisions ? voir B ?
Merci encore de m'aider
Bonjour,
Sur l'écran la tension maximale correspond à 2 divisions.
Regardez la voie B, l'index est sur 5 V/ division. ....... Umax =2*5 = 10 V
Continuez. JED.
Merci beaucoup
1. tension alternative sinusoïdale
2. Voie B
3. La sensibilité lue sur l'oscilloscope est 2V/div, la tension maximale est obtenue en multipliant 5 (5 divisions) par 2V/div. Dès lors on peut affirmer que la valeur maximale de cette tension est : Umax = 10V
4. U = Umax/
= 7,1V
5. Cette question me pose problème !! je sais qu'un multimètre permet d'effectuer des mesures de tension, d'intensité et de résistance. Aussi il faut choisir le mode de fonctionnement :
V = pour mesurer une tension constante
V ~ pour mesurer une tension alternative sinusoïdale.
Donc la grandeur que l'on va mesurer sera V ~ ????
6. T = 25ms
7. f = 1/t = 1/25.10-3= 40Hz
Merci encore ...
