bonjour et meilleur vœux a tous
je suis entrain de  faire des TD mais quelques un celui la me cause des soucis voici l'énonce:

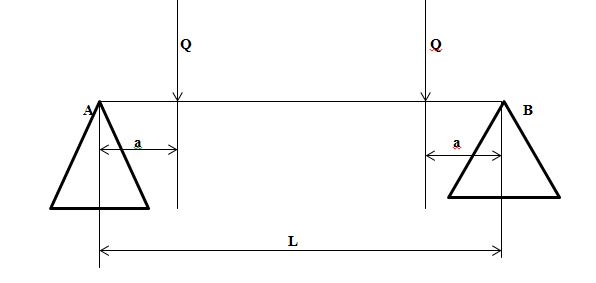

Déterminer les diagrammes des  efforts intérieurs dans la poutre AB simplement appuyée (je pense qu'il s'agit d'un appui simple) et soumise a deux forces ponctuelle Q et placées a une distance a des appuis.
j'ai aussi fait un schema que j'ai joind a l'enonce on  sait jms  ca peu servir.

bon moi j'ai fait et j'ai trouver que les efforts en A et B était égale a Q  bon pour la suite ca coince je trouve pas la meme chose que le prof!!

svp votre aide  me sera la bienvenu merci d'avance



*** message déplacé ***

dsl j'ai poste deux foix ce topic sans le savoir en raison d'un probleme avec ma connexion et je sai pas comment faire pr le supprime priere de pas  repondre a celui la je suis desoler

Salut,

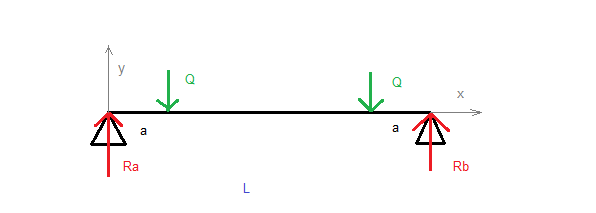

Faisons un peu de statique pour déterminer les réactions aux appuis A et B :

/y : Ra - Q - Q + Rb = 0 <=> Ra + Rb = 2Q

Equation de moment en A /z :

0 - a.Q - (L-a).Q + L.Rb = 0

<=> - a.Q - L.Q + a.Q + L.Rb = 0

<=> Rb = Q

d'où dans la première relation on trouve Ra = Q

Diagramme des efforts intérieurs :



Méthode : il suffit de décomposer la poutre en regardant les efforts à droite de la coupure :

Je te laisse faire les équations de moment Mfz

bonjour

merci beaucoup gbm, puisque les deux forces étaient a égale distance des deux appuis instinctivement j'ai pense  que  Rb=Ra=Q et apres calcul j'ai trouve cela c'était correct.

1ere coupure 0<x<Q
d'apres PFS on
F=0 Ty+Ra=0 Ty=-Ra=-Q
M/A=0 Mfz-Qx=0 Mfz=Qx

2eme coupure

0<x<L
bah je trouve avc la meme methode que precedemment Ty=0 et Mfz=Qa

3eme coupure
Ty=Q et Mfz=Q(l-x)

bon voila ce que j'ai fait avc l'aide d'un pote..... nous avon effectuer tous les moments par rapport au point ou nous avons effectuer la coupure mais avant des on faisait les moment par rapport A pui a B ca donne pas les memes resultat et commes ca nous semblai pas logic ce qu'on trouvai on apter pour celui que j'ai presenter

Alors SVP je voudrai savoir si ce que j'ai fait est juste et si oui pourquoi en faisant les moments par rapport aux autre point on trouve pas la meme chose?

                           cordialement

1ère coupure :

Mfz = -Qx ("-" si tu regardes à gauche)

2ème coupure :

Mfz = -(L-a-x).Q + (L-x).Q = aQ => TB!

3ème coupure :

TB!

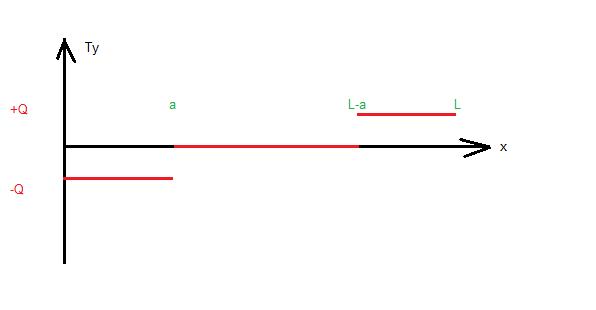

Il n'y a plus qu'à tracer le diagramme Mfz

Bonjour,

OK une fois Ty et Mfz trouve je peut faire les diagrammes sans difficulté merci.
Mais est qu'il obligatoirement nécessaire d'exprimer les moment par rapport au point ou l'on effectue la coupure?
Parce qu'en exprimant les moment a partir d'autre point je ne trouve pas la bonne réponse??

                                              cordialement

Tu coupes à chaque fois ta poutre en une abscisse x. Tu calcules les moments par rapport à cette abscisse (en oubliant pas la règle (soit tu regardes à droite de la coupure et c'est + soit qu'à gauche et c'est -)

Bonjour,

merci beaucoup pour votre aide j'ai pige le truc grace a vous c'est tres gentil!

mes sincere remerciemments!!

Je t'en prie, je suis là pour ce but

A+
