Bonjour,

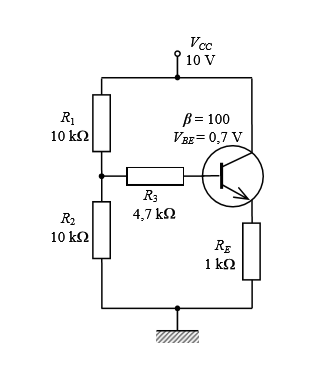

Calcule d'abord le courant de collecteur puis utilise .

Le courant dans R₂ est très voisin de celui qui passe dans R₁...

Merci pour ta réponse,
je dirais qu'il faut faire une maille (dans la partie supérieure du circuit)
R1Ic=R3IB ?

Ic=IB
mais ça ne fonctionne pas ...

VE = Re.Ic = 1000.Ic

VB = VE + VBE
VB = 1000.Ic + 0,7

U(R3) = R3.Ib = R3.Ic/(Beta+1) = 4700/101 * Ic = 46,5 Ic
U1 = VB + U(R3)  (avec U1 la tension aux bornes de R2)
U1 = 1000.Ic + 0,7 + 46,5 Ic
U1 = 0,7 + 1046,5.Ic

I(R2) = U1/R2 = (0,7 + 1046,5.Ic)/10000

I(R1) = (Vcc-U1)/R1 = (9,3 - 1046,5.Ic)/10000

Ib = I(R1) - I(R2)
Ic/(Beta+1) = I(R1) - I(R2)

Ic/101 = (9,3 - 1046,5.Ic)/10000 - (0,7 + 1046,5.Ic)/10000
Ic/101 = (8,6 - 2093.Ic)/10000
8,6 - 2093.Ic= (10000/101) * Ic
Ic * (2093 + 10000/101) = 8,6
Ic = 0,00392 A
Ic = 3,92 mA

Ib = Ic/(beta+1) = 3,92/101 = 0,039 ma = 39 µA
-----
On peut évidemment faire un calcul rapide approximatif au lieu du calcul détaillé ci-dessus.

Sauf distraction.

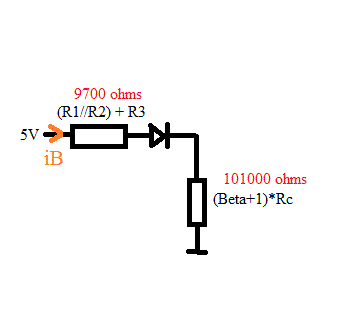

Schéma équivalent pour un calcul rapide de Ib :



Ib = (5-0,7)/(9700 + 101000) = 3,9.10^-5 A = 39 µA

merci !

je crois juste que Ic= IB

C'est une distraction ... et il y en a quelques autres.

On n'a pas VE = Re.Ic mais bien VE = Re.Ie

et Ie = (beta + 1) Ib
-----

Je vais le refaire en enlevant les distractions :

VE = Re.IE = 1000.Ib * (Beta+1) = 1000 * Ic * (Beta+1)/Beta = 1010.Ic

VB = VE + VBE
VB = 1010.Ic + 0,7

U(R3) = R3.Ib = R3.Ic/Beta = 4700/100 * Ic = 47 Ic
U1 = VB + U(R3) (avec U1 la tension aux bornes de R2)
U1 = 1010.Ic + 0,7 + 47 Ic
U1 = 0,7 + 1057.Ic

I(R2) = U1/R2 = (0,7 + 1057.Ic)/10000

I(R1) = (Vcc-U1)/R1 = (9,3 - 1057.Ic)/10000

Ib = I(R1) - I(R2)
Ic/Beta = I(R1) - I(R2)

Ic/100 = (9,3 - 1057.Ic)/10000 - (0,7 + 1057.Ic)/10000


Ic/100 = (8,6 - 2114.Ic)/10000
8,6 - 2114.Ic= (10000/100) * Ic
Ic * (2114 + 10000/100) = 8,6
Ic = 0,00388 A
Ic = 3,88 mA

Ib = Ic/beta = 3,88/100 = 0,039 ma = 39 µA
-----
Sauf nouvelle distraction.   (de nouveau rien relu)

bonsoir!
