Problème mécanique des fluides - RDM
Bonjour,
Tout d'abord, meilleurs vœux pour cette nouvelle année.
Je suis actuellement élève ingénieur en 4eme année et en projet j'ai un petit problème de mécanique des fluides.
En gros nous devons faire circuler un produit (liquide) d'une cuve vers le haut d'une colonne grâce à une pompe. La distance entre les deux est d'environ 1 mètre. Il y a deux coudes de 90°. Je souhaiterais dimensionner la conduite et trouver la pompe adéquate. Je sais juste qu'il faut placer un capteur de pression 0-10 bars sur la conduite.
Voila les seules données qui me sont fournies. Mon but est de dimensionner la conduite (trouver le diamètre) et la pompe (avec une puissance suffisante pour vaincre les coudes et apporter le liquide vers le haut de la colonne).
Y a t il des méthodes pour régler le problème ? Peut être Bernoulli ?
Merci infiniment ....
Johan
Bonjour,
Dans le cadre d'un projet j'ai une petite question à vous poser.
En fait nous disposons d'une colonne d'environ 3 mètres de haut.
Dans cette colonne doit circuler du liquide assez visqueux de densité relative 0,904 à 15,6°C et de viscosité 1,27mm²/s à 400°C.
Ce produit est injecté à environ 1m80 et 2m50 de haut (par le coté) et redescend par gravité dans le réservoir (bas de la colonne). Ensuite le produit est remis en circulation grâce à une pompe.
Le réservoir contient environ 200 litres de produit. Les conduites ont un diamètre de 32mm. J'aurais voulu savoir si il était possible de calculer par méthode mathématique le fait que la pompe ait toujours du liquide à débiter. En gros, comment savoir si le réservoir va se vider plus vite, que le produit n'ait eu le temps de redescendre ?
J'espère avoir été clair même si c'est assez difficile à expliquer.

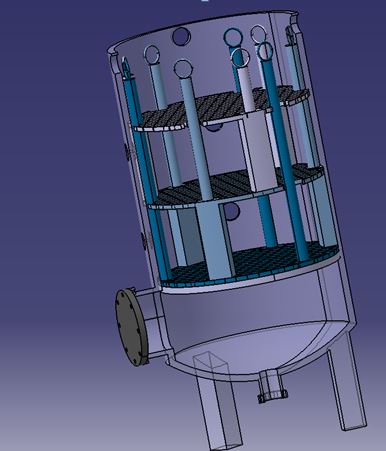

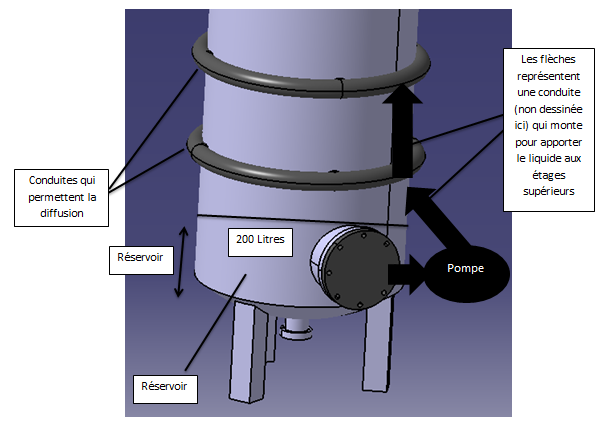

Je vous mets en pièce jointe des schémas pour illustrer.
Merci pour vos réponses.
Bien cordialement
*** message déplacé ***
Bonjour,
Finalement nous avons déterminer un diamètre DN32 de conduite. Mais le problème persiste pour trouver les caractéristiques de la pompe.
Comment trouver ces caractéristiques en fonction des pertes de charges (des coudes, des tores, de la hauteur manométrique etc.).
Merci beaucoup ...
Déjà, je viens de me rendre compte que tu n'as pas respecté une règle du forum :
la FAQ du forum
) :
Pour répondre à ta question,
* tu pourrais dans un premier temps dimensionner ton circuit fermé en considérant que tu as une bâche simple car avec les diffuseur (est-ce bien ça ?) tu as énormément de singularités qu'il est difficile de modéliser sans passer par un logiciel à mon sens ;
* qui dis circuit fermé, et connaissant les caractéristiques de ta tuyauterie --> tu peux déterminer la courbe de ton réseau (en fonction du débit) ;
* pour ta pompe, tu peux alors déterminer sa puissance requise (en fonction d'un débit à atteinte) --> je me demande d'ailleurs si on aurait besoin de calculer le NPSH avec de l'huile ?
Bonjour,
Dans le cadre d'un projet, nous avons du concevoir une colonne d'environ 3 mètres pour y entreposer deux "paniers" à l'intérieur l'un au dessus de l'autre. Dans ces "paniers" seront posées des pièces qui devront être lavées via un produit chimique mis en circulation dans la colonne. Cependant nous avons décidé que le bas de la colonne soit le réservoir (contenant le produit chimique). Donc il a fallut trouver un système pour venir poser les paniers sans qu'ils soient en contact avec le produit chimique. Nous avons donc pensé à venir souder un "butoir" pour pouvoir y poser le 1er panier (et ensuite en le 2e panier viendra reposer sur le panier du dessous). Le problème est pour déterminer une certaine épaisseur pour éviter que le butoir ne s'effondre sous le poids des paniers contenant les pièces.

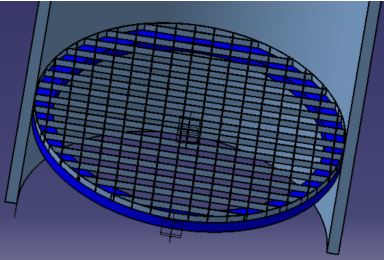

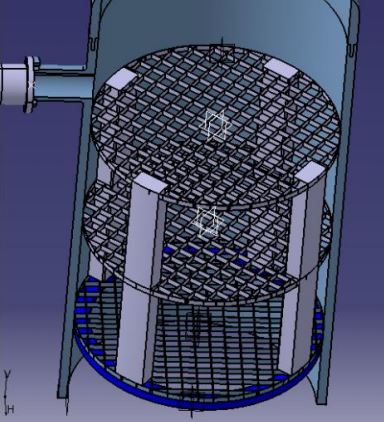

Je vous ai joins les photos relatives au problème. Le butoir est ici en bleu et les paniers sont un au dessus de l'autre en gris, ce sont les grilles.
Comment puis je déterminer la largeur ainsi que la hauteur du butoir pour qu'il puisse largement supporter tout le poids. Après calcul, le poids à supporter sera d'environ 300kg en tout. La colonne fait un DN600 mm et l'épaisseur de tôle de la colonne est de 8mm.
Merci infiniment pour l'aide que vous m'apporterez !!
Cordialement
Johan
*** message déplacé ***
Bonjour,

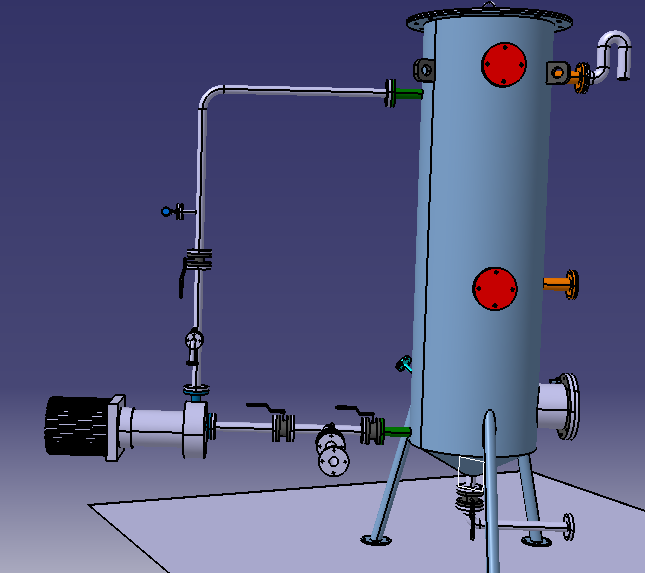

Dans le cadre d'un projet, j'ai crée une colonne pour laver des pièces d'environ 2,6 mètres de hauteur. Le bas de la colonne est le réservoir contenant le liquide. (Voir photo ci joint).
J'ai donc besoin d'une pompe pour amener le produit du bas de la colonne vers le haut (hauteur de tuyauterie = 1,6 mètres).
Cependant, pour contacter les fournisseurs de pompe, il faut que je leur transmette la hauteur manométrique du circuit (en fonction des pertes de charges liées aux coudes, frottements, etc.). Quand je cherche des infos sur les pertes de charges sur Internet, toutes sont en fonction du débit. Sauf que le débit est fonction de la pompe ? Donc si je n'ai pas la pompe, je ne peux pas connaitre le débit ?
Donc comment puis je faire pour calculer la hauteur manométrique du circuit pour qu'ensuite, je puisse la comparer aux courbes que les fournisseurs me transmettront ?
Merci pour votre réponse.
*** message déplacé ***
Le débit doit être fixé en fonction du procédé de lavage : nb de pièces à laver, débit de solvant par pièce, temps de contact, ... Ensuite connaissant le débit de solvant calculer les pertes de charge puis comparer le couple débit/pression avec les caractéristiques des pompes disponibles.
