Bonsoir, un peu d'aide...

Q1) Problème de masse

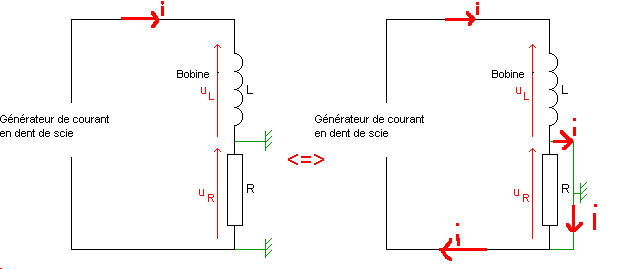

Dessine une masse au point B et tu verras...

Si ton générateur n'est pas "à masse flottante", cela veut dire que le point B est relié à la Terre par un fil à l'intérieur de ton géné. donc V(B) = 0V (référence)

Maintenant, M représente la masse de l'oscillo, c'est-à-dire 0V.

Donc ta résistance R a une tension à ses bornes U(R) = V(M) - (VB) = 0 - 0 = 0 !
Elle est court-circuitée ! Tout simplement



Q2) Visualisation
La voie Ya représente la tension u(AM) soit u(bobine) = L.di(t)/dt
La voie Yb représente la tension u(BM) = - u(résistance) = -R.i(t)

Donc, on visualise bien les variations (les changements de valeurs !) de la fonction i(t) au cours du temps sur l'oscillo (au facteur R multiplicatif près) puisqu'on visualise Ri(t)


Q3) u(AB)
Oui, correct !


Q4) Graphes
N'oublie pas que sur la voie B, tu vois l'évolution en triangle de ton générateur (succession de fonction linéaire de pente R).
Et que sur la voie A, tu vois la dérivée, c'est-à-dire, une tension sous forme de créneau !

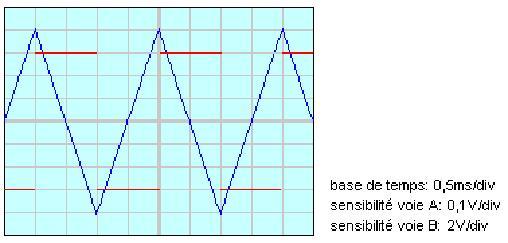

Quelque chose de ce style-là :



Et que u(AB), c'est la somme des deux signaux !

Merci!
Ok, alors la masse est tout simplement la pour que la tension discharge dans la terre pour eviter un court circuit?

Pourquoi estce que Ya est la tension de la bobine et pas du generateur?

Quand la question demande "Representer uab(t) en fonction de t" est ce que je doit mettre la formule ou est ce que je dois faire un graphique?

La fiche de Terre sert effectivement à protéger, toi et ton matériel, en cas de court-circuit mais la "masse", c'est la référence '0V' par rapport à laquelle on va mesurer les autres potentiels (tensions).
(C'est bien ce que t'as dit mon collègue.)

Et comme je te l'ai dit, si ton générateur est également relié à la Terre sur sa borne B, alors tu shuntes ta résistance car sa tension sera nulle. Et comme U(R) = 0 = Ri avec R0, alors i = 0 dans la résistance (Ta résistance ne sert à rien).
C'est comme si tu avais relié M et B par un fil qui court-circuite ta résistance. Refais le dessin pour t'en convaincre...




Ya est définie comme étant la tension relevée par l'oscillo entre les points A et M, c'est-à-dire U_(AM) soit donc la tension aux bornes de la bobine. Cette tension ne correspond pas à U(G). Pour visualiser U(G), il faudrait brancher l'oscillo sur les points A et B, c'est-à-dire mesurer la tension U_(AB).




"Représenter" signifie bien en français "Dessiner l'allure...".

Le dessin ne m'aide pas vraiment. Mon probleme est que je n'ai jamais eu de l'electricite avant cette annee (au etats unis j'ai quasiment que fait la mecanique), alors j'essaye d'apprendre le cours de terminal, segonde, et premiere en meme temps. C'est pour ca que je ne comprends pas ce que c'est la masse et le reste... XD

Alors il te faut savoir qu'un court-circuit, c'est lorsque les deux bornes d'un même dipôle sont reliés par un fil. Tout le courant passe alors dans le fil et pas non le dipôle en question. C'est comme si ton dipôle ne servait à rien et peut être enlevé du circuit.

Oops, petite faute de frappe...

OH d'accord! Je ne savais meme pas que je ne savais pas ce que "court circuit" signifiait! XD Merci, c'est beaucoup plus clair maintenant.
